Сгорел нагреватель выглаживающей плиты, а оригинал не найти или цена как за половину плиты? Привезите старый — снимем размеры и сделаем копию. Этот заказ начался ровно так: заказчик привёз родной ТЭН, мы обмерили каждый гиб и вывод, выпустили чертёж и повторили изделие.
Живой случай, а не картинка из каталога.

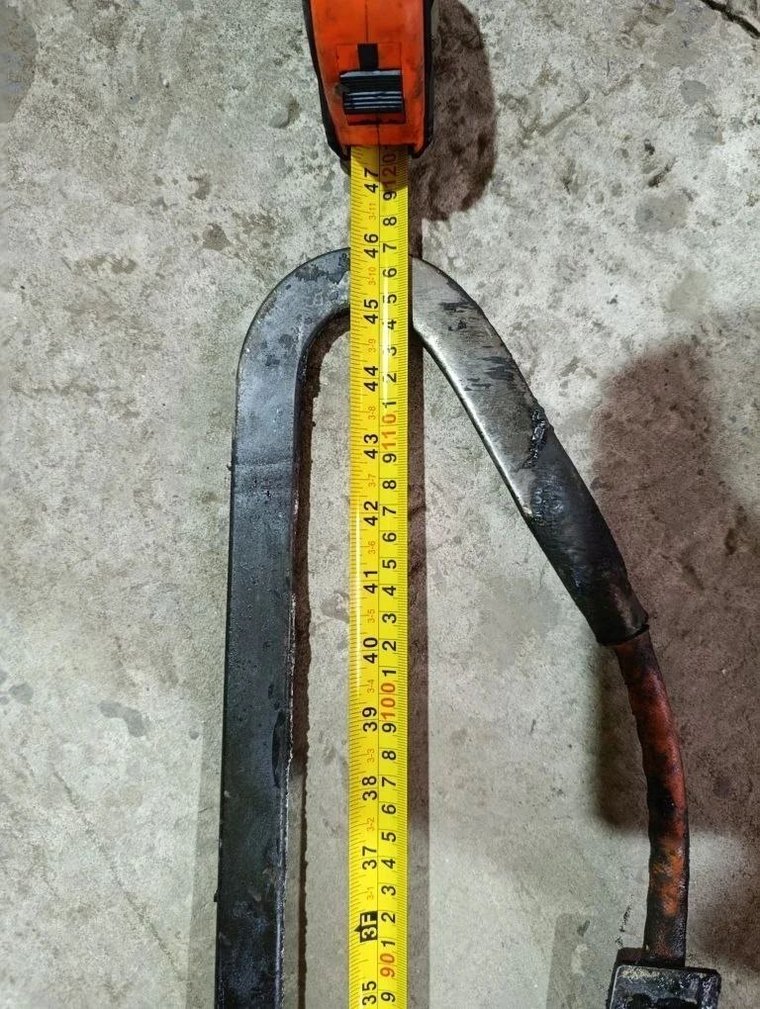

Заказчик привёз сгоревший нагреватель выглаживающей плиты. Родного номера нет, найти новый в поставке не удалось.
Обмерили сечение штангенциркулем, длину плеча рулеткой, углы загибов и вылет выводов. Каждый гиб зафиксировали.
По обмеру собрали чертёж: развёртка, углы, посадка контактного узла, длина кабеля. Согласовали с заказчиком.

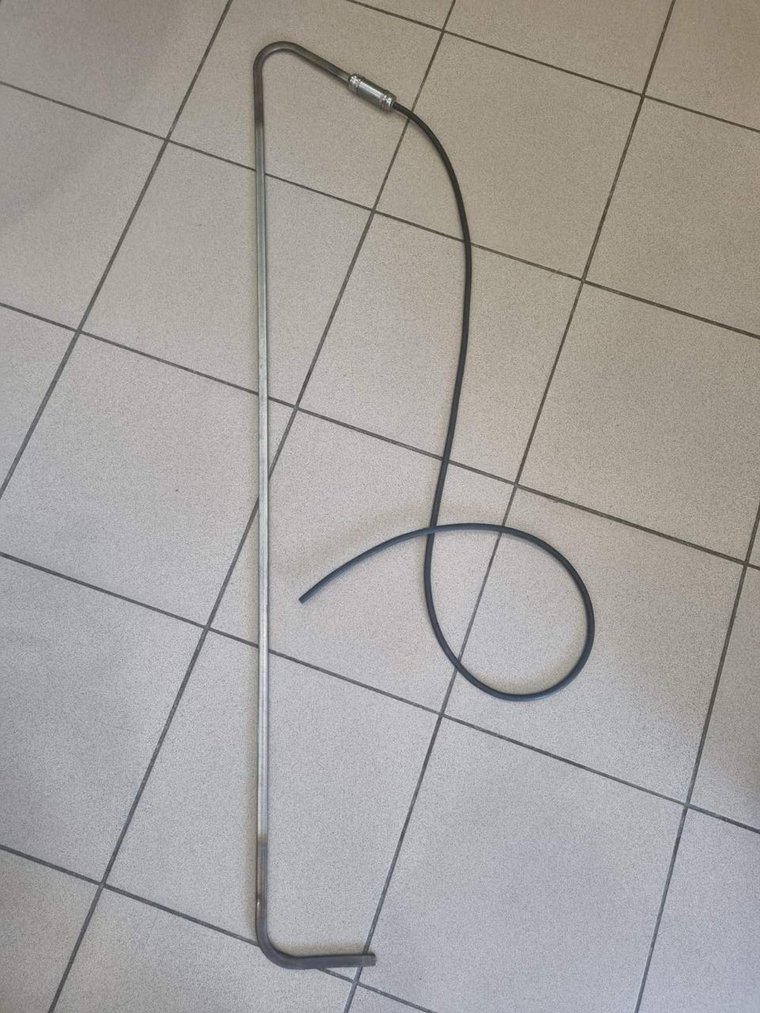

Изготовили копию по чертежу. Геометрия под паз плиты, вывод и контактный узел как у оригинала.
Слева — что привозят на замену. Справа — что уезжает обратно.
Реальный заказ: слева — родной сгоревший ТЭН с обмером, справа — готовое изделие, которое мы повторили по нему.
Параметры сняты с самого изделия. Под другой укладчик размеры будут свои — считаем по вашему образцу.
Сечение — плоскоовальный профиль 12×6 мм (ТЭНП), чтобы лечь в узкий паз плиты.
Длина плеча — развёрнутая длина около 1170 мм на плечо.
Верхний загиб — угол 120° с ненагреваемым участком на выходе.
Нижняя лапка — 130 мм с радиусом гиба R20.
Вывод — кабель 3×1,5 мм², длина 1500 мм.
Контактный узел — Ф22, исполнение по ГОСТ 13268-88.
Плита прогревает асфальт равномерно только при точной геометрии нагрева.
Плоскоовальное сечение садится в паз плотно. Круглый ТЭН того же диаметра туда не ляжет и не отдаст тепло в тело плиты.
Ненагреваемые участки на выходах и загибах заданы не случайно — они не дают перегреть выводы и края плиты.
Ошибка в угле — и ТЭН упирается в стенку паза или не достаёт до дна. Поэтому гнём по чертежу, а не по памяти.
Длина кабеля и посадка контактного узла должны совпасть с разъёмом плиты, иначе не собрать.
Работает и для одного нагревателя в ремонт, и для комплекта на плиту.
Привозите старый ТЭН или присылаете фото с размерами: сечение, длина плеча, углы, длина вывода.
Снимаем размеры, собираем чертёж, считаем мощность. Согласуем спецификацию, срок и цену.
Гнём по геометрии паза, ставим контактный узел, проверяем сопротивление изоляции и герметичность.
Отправляем транспортной компанией по РФ и в Казахстан, даём гарантию 12 месяцев.
Понимаем сомнение «новый подрядчик, вдруг не то пришлют». Поэтому по фактам.
Не гадаем по фото каталога, а обмеряем ваш образец. Чем меньше «додумываем», тем точнее копия.
ИП Садыкбаев Р.В., ОГРН 317745600107846. Постоянный цех в Миассе, отгрузки по стране.
Точный срок называем при расчёте, до оплаты, а не «потом посмотрим».
Берём единичный образец для ремонта и комплект на плиту. Общаетесь напрямую с производителем.
Реальные фото с участка в Миассе, без стоковых картинок.
Да, это обычный для нас случай. Привозите или присылаете старый нагреватель — снимаем размеры, собираем чертёж сами и повторяем изделие. Именно так сделан этот заказ.
Как правило нет. Паз выглаживающей плиты рассчитан под плоскоовальный профиль, круглый ТЭН не ляжет плотно и хуже отдаст тепло. Делаем сечение как у оригинала.
Работаем не по марке, а по образцу. Если привезёте родной нагреватель или дадите размеры, повторим геометрию под вашу плиту независимо от производителя укладчика.
Срок 7–14 дней, точный называем при расчёте. Берём и один нагреватель в ремонт, и комплект на плиту.
ИП Садыкбаев Р.В. с 2017 года. Договор, счёт, УПД, паспорт изделия, гарантия 12 месяцев.
Ответим со спецификацией, сроком и ценой. Чертёж не нужен — достаточно образца с размерами.
